Datenblätter



Encoder

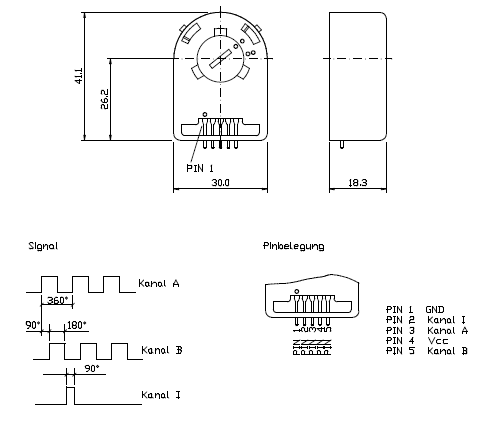

Optischer Impulsgeber HEDS-5540-..



Techn.  Daten \ Impulszahl -A4
VersorgungsspannungVolt5,0
AusgangssignalFormRechteck
Impulszahl pro UmdrehungKanal A500
 Kanal B500
 Kanal I1
PhasenverschiebungDEG90+/-45
GrenzfrequenzkHz130
Trägheitsmoment Impulsscheibegcm 20,4
max. Strom pro KanalmA5
max. Winkelbeschleunigungrad/s 2250000
Scheibenbohrungsdurchmessermm4,0



Ausgangssignal                               TTL-kompatibel
max. zul. Umgebungstemperatur                -20/+85 °C
Gewicht    22 g





Anbaumöglichkeit von Motor und Getriebe  siehe MEB-Kombinationssystem.

Kundenspezifische Sonderausführungen auf Anfrage.
