Datenblätter



Drehzahlsteller/Drehzahlregler





PWM-Drehzahlsteller für Glockenankermotoren



Die MEB PWM-Drehzahlsteller wurden speziell für die Glockenanker Motoren entwickelt.

Durch den Drehzahlsteller besteht die Möglichkeit die Glockenanker Motoren von einer festen Versorgungsspannung

auf eine beliebige Drehzahl einzustellen. Bei sich ändernder Belastung wird die Drehzahl nicht nachgeregelt.

Sie bestechen durch kleine Abmessungen und geringes Gewicht.

Sie sind für höchste Drehzahlen geeignet, haben einen sehr hohen Wirkungsgrad und eine hochentwickelte Schaltungstechnikfür geringste Verluste.

Wirkungsvolle Entstörmaßnahmen sorgen für eine zuverlässige und reibungslose Betriebssicherheit.



  Techn.  Daten \ Type
  DS-

  2503-P

  Versorgungsspannung Vcc
  VDC
  9-25
  Motor Spannungsbereich
  PWM

  Max. Strom (kurzzeitig 15 sec)
  A
  8
  Max. Dauerstrom
  A
  3
  Elektronik Stomaufnahme
  mA
  40



  Taktfrequenz
  Ca. 12 kHz
  Drehzahl
  Über 10 kOhm Potentiometer einstellbar
  Drehrichtung
  Beliebig einstellbar, durch umpolen der 2  Motorkabeln
  Max. zul. Umgebungstemperatur
  +65°C
  Gewicht ohne Kabel
  100g





 Kundenspezifische Sonderausführungen auf Anfrage.

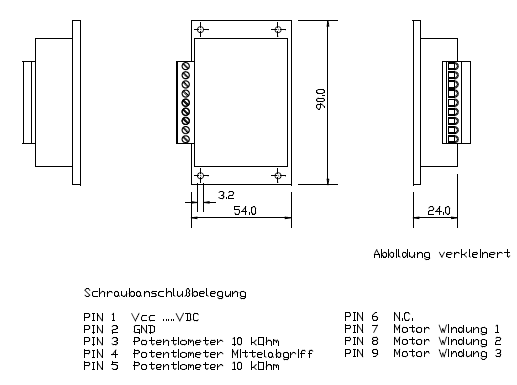

Bürstenlose Drehzahlsteller Sensorlos



Die MEB-Drehzahlsteller wurden speziell für die neuen Bürstenlosen Motoren ohne Sensoren entwickelt. Sie sind mikroprozessorgesteuert und bestechen durch kleine Abmessungen und geringes Gewicht.

Die Drehzahlsteller haben Übertemperaturschutz, Strombegrenzung und sind unbegrenzt teillastfest.

Sie sind für höchste Drehzahlen geeignet, haben einen sehr hohen Wirkungsgrad und eine hochentwickelte Schaltungstechnik für geringste Verluste.

Wirkungsvolle Entstörmaßnahmen sorgen für eine zuverlässige und reibungslose Betriebssicherheit.

  Techn.  Daten \ Type
  BDN-
  2410-P
  4010-P



  Motor Spannungsbereich
  V
  5-24
  11-40



  Max. Strom (kurzzeitig 15 sec)
  A
  20
  20



  Max. Dauerstrom
  A
  10
  10



  Elektronik Stomaufnahme
  mA
  40
  40






  Gewicht ohne Kabel
  85g
  Drehzahl
  Über 10 kOhm Potentiometer einstellbar
  Drehrichtung
  beliebig einstellbar, durch umpolen von 2  Motorkabeln







Kundenspezifische Sonderausführungen auf Anfrage.
